一、項目背景

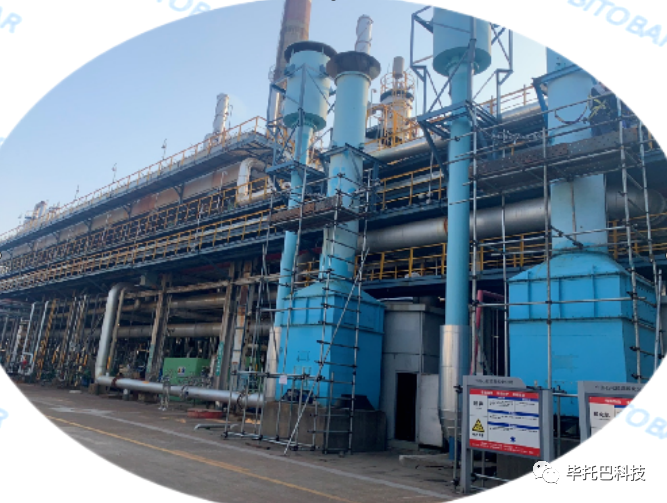

       鎮海煉化四硫磺主風機K101A/B采用的是離心式鼓風機，該設備為硫磺裝置酸性氣反應爐和焚燒爐燃燒提供空氣，是硫磺裝置十分重要的設備。由于離心式鼓風機具有喘振特性，喘振對鼓風機具有破壞性，一旦發生，后果嚴重，輕則影響裝置平穩運行，重則損壞鼓風機。

二、問題分析

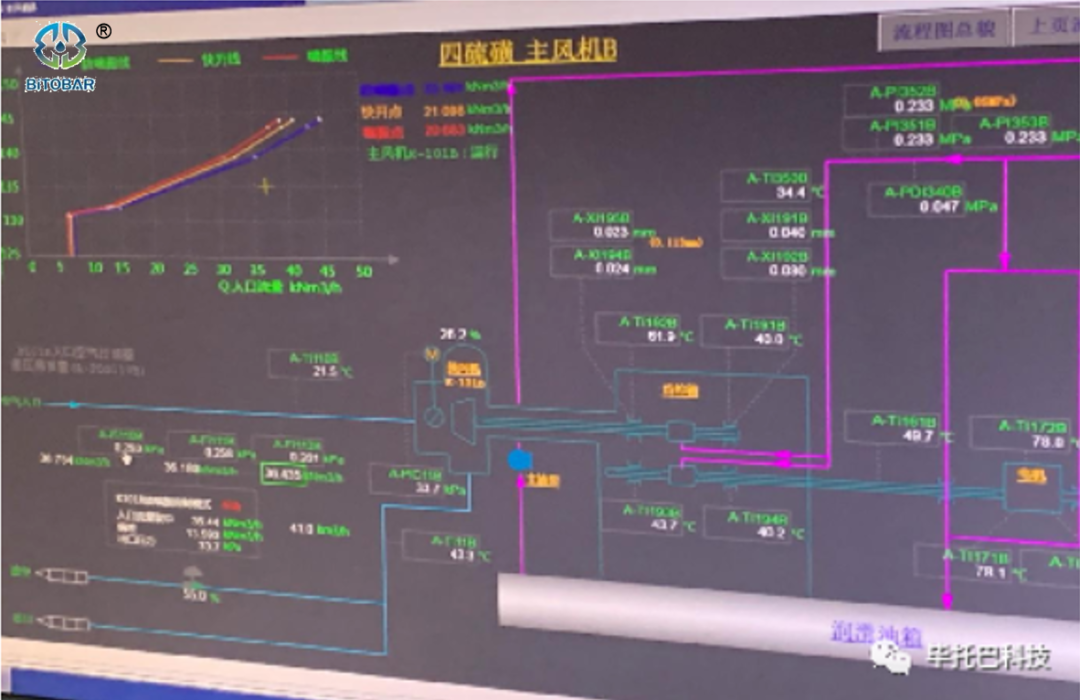

     以主風機K101A控制方案為例進行分析：

     主風機入口流量計以往選用均速管流量計（流量計配單臺微差壓變送器）， 由于主風機出口直管段很短，流態不穩，流量計測量嚴重失準，出現已進入喘振控制線的數據但顯示并未進入喘振區，導致防喘振難以控制，為此經常發生喘振現象，一但喘振發生就會發生刺耳的“吼叫”聲，易造成主風機葉片和轉子、密封件和附屬精密儀表?yè)p壞，甚至燒壞軸瓦。與此同時，由于流量測量值波動過大且過于頻繁，導致控制系統對主風機出口調節閥輸出波動大，造成主風機工作點偏移量較大，使主風機無法穩定運行，在安全區和喘振區頻繁切換，導致防喘振閥、變頻器等設備的超負荷運行，甚至損壞。

       經過現場檢查和核算，發現由于流量計安裝位置管道的直管段長度不足，氣壓機入口氣流呈湍流狀態，而均速管流量計無法準確測量湍流狀態的氣體流量，從而導致輸出了錯誤且波動劇烈的信號，對日常運營產生了負面影響。經過與業主單位儀表中心反復論證和比對，證實常規均速管流量計無法準確測量主風機入口流量。

 三、解決方案

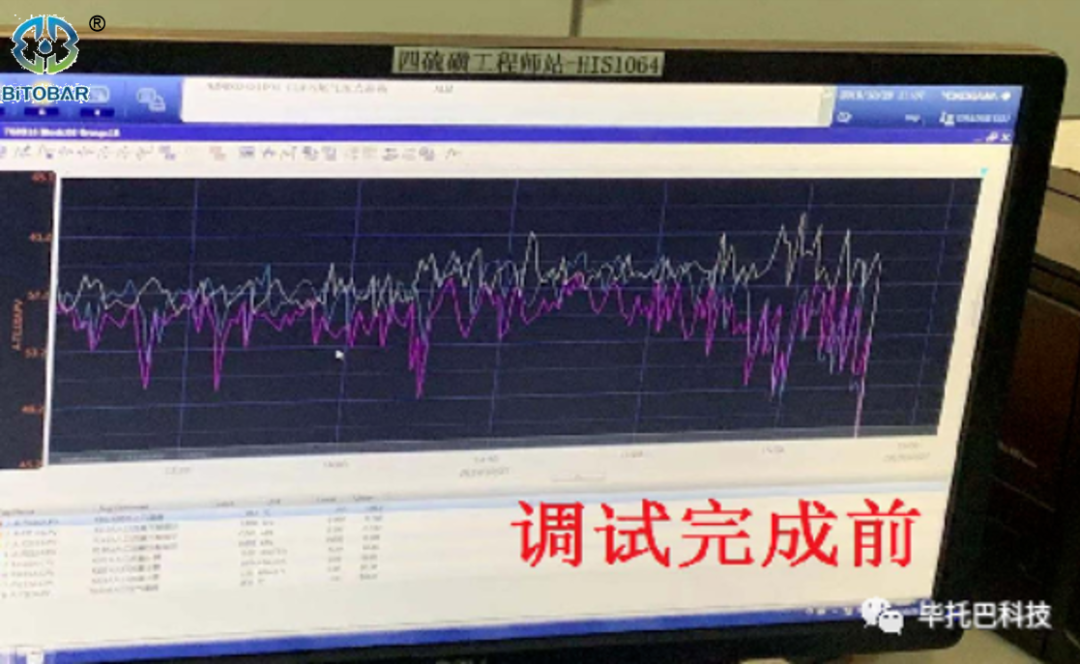

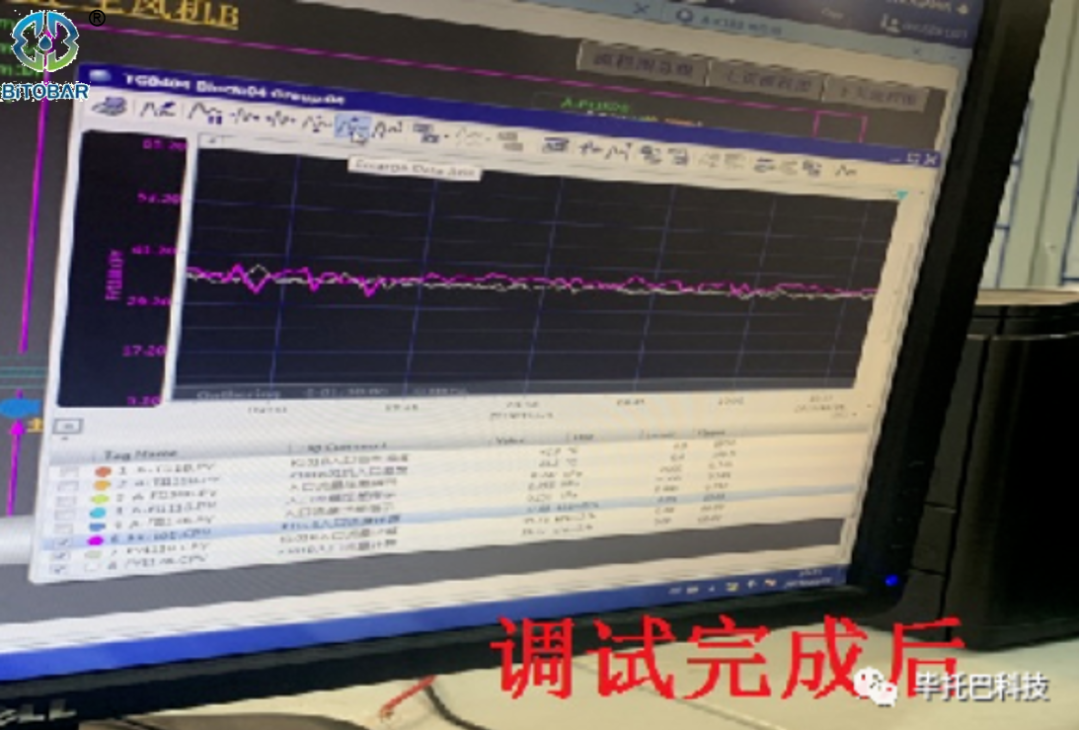

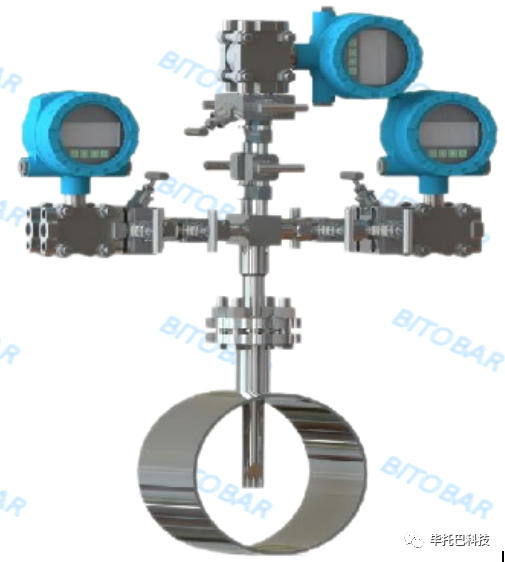

       畢托巴公司采用“三取中值 ”的技術創新方案，尤其是針對主風機出入口直管段太短等復雜問題，畢托巴公司前期做了大量論證工作，制定了詳細的施工方案，同時順利完成了畢托巴流量裝置安裝工作。在試運行調試過程中，發現數據的準確性已經得到了一定保證，但是測量數據波動仍較大，即使做了差壓濾波、增大阻尼系數、現場檢漏等多種措施都未有效解決波動問題。針對出現的新難題，畢托巴公司與業主單位儀表中心反復分析原因，制定了詳細的技術攻關方案，經過半個月現場調試，尋找相對穩定的流場位置點，經過現場反復摸索，根據管道流場分布系數，修正后有效解決了數據波動的問題。正式投用后，流量波動在1500Nm³/h以內，DCS顯示的曲線波動情況，完全達到工藝控制要求，詳見調試前后實際流量趨勢圖。

 四、結論

       在防喘振控制方案中，出口溫度、入口溫度、出口壓力、入口壓力、流量等均為重要參數，而流量的準確測量是重中之重，特別是在直管段很短的大口徑管道中的流量準確測量堪稱技術“瓶頸”。 畢托巴公司采用設計創新、技術先進且用于航空領域的專利技術設計的流量測量方案，在復雜工況條件下，仍確保了流量的準確度和穩定性，為主風機更精確的運行在喘振線附近的安全區域提供了測控保障，為特大型煉化企業的動設備安全運行和裝置平穩生產創造了必要的條件。
